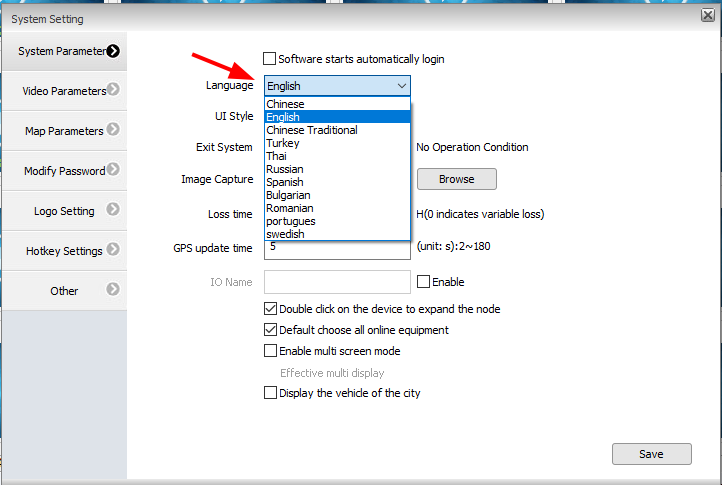

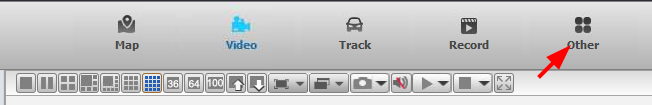

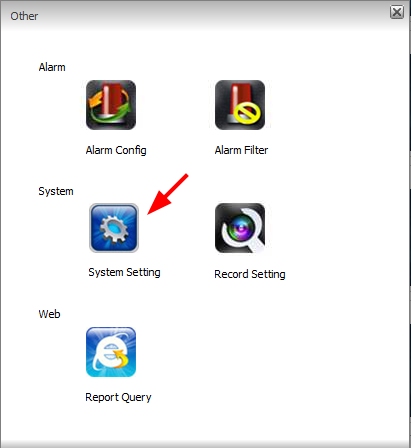

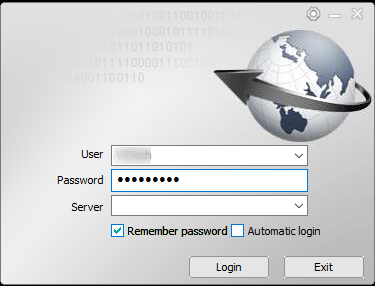

Configuração básica

Siga o passo a passo abaixo para configurar o MDVR para gravação e conexão com o servidor New MKS. Este processo de configuração é o mais comum.

Alimentação

Antes de iniciar o processo, certifique-se que a fonte de alimentação (bateria) seja de um valor entre 8.6VDC e 36VDC, pois essa é a faixa de operação do MDVR.
Sugerimos também que antes de qualquer instalação em veículo, faça uma “instalação” prévia em bancada e por etapas, de forma a auxiliar no momento de identificação de problemas quando o processo for feito no veículo.

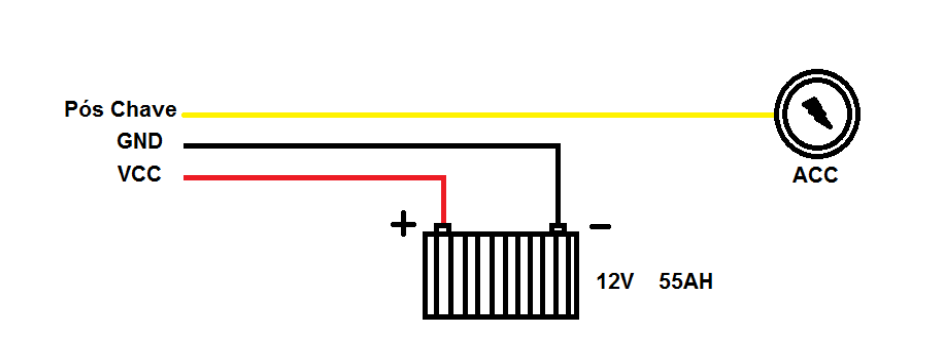

Para alimentar o MDVR conecte um cabo de no mínimo 2,5mm do positivo da bateria até o cabo vermelho (positivo) do chicote do MDVR; e um cabo do negativo da bateria ao cabo preto (negativo) do chicote de alimentação. O cabo amarelo do chicote de alimentação, é o ACC (pós-chave) para uma ligação sincronizada com a partida do veículo ligue-o ao pós-chave do veículo.
Para uma ligação direta (MDVR ligado todo o tempo) ligue-o em serie com o positivo da bateria.

Tenha em mente que se o equipamento ficar ligado o tempo todo, haverá uma influência significativa no consumo de bateria do veículo, utilize essa configuração se realmente for necessário.

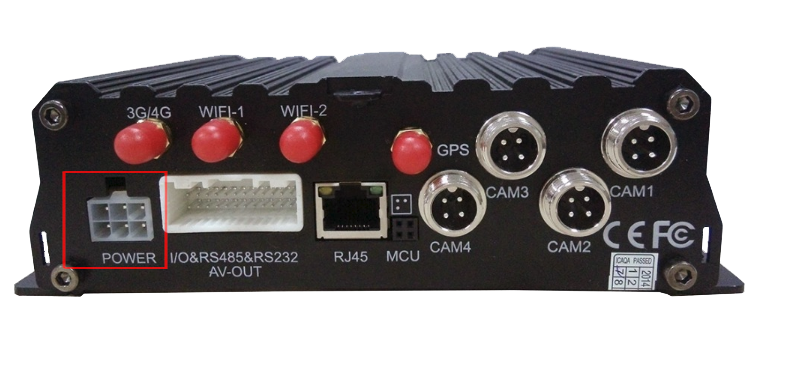

A figura abaixo ilustra esse procedimento:

Alimentação

Data e Hora

Geral/Data&Hora

Nesta tela iremos configurar a data e hora do dispositivo e o tempo que o equipamento deve permanecer ligado.

'Data e Hora'

Em Formato Date escolha o formato da data desejado, o mais comum a ser utilizado é D/M/A (dia/mês/ano).
No campo Date insira a data atual (caso o dispositivo tenha GPS instalado é provavel que já tenha sido preenchido automaticamente).
Em Fuso Tempo selecione GMT-03:00 ou outro caso esteja em uma região cujo fuso horário seja diferente do de Brasília.
DST é referente ao horário de versão, recomendamos que mantenha em OFF.
Acionar Atraso recomendamos que matenha o valor padrão de 5 min.
Ajuste Modo selecione GPS caso seu dispositivo tenha módulo GPS. Este recurso fará ajuste na data e hora automaticamente utilizando dados de GPS.
A opção Ajuste Tempo determina o horário que será ajustado a data/hora automaticamente pelo GPS.
Modo Energia é uma das configurações mais importantes, caso deseje que o equipamento seja desligado depois de x minutos após desligar o veículo mantenha a opção ignição, ajuste o tempo que deseja desligar o equipamento no campo Atraso para desligar o tempo desejado.
Em manutenção é definido o horário que o equipamento será reiniciado, recomendamos manter em Off.

Veículo

Geral/Veiculo

Nesta opção iremos configurar o IDNO (identificador do equipamento) no servidor.

!> Caso for utilizar o servidor da New MKS, nos forneceremos este número, entre em contato e solicite o seu.

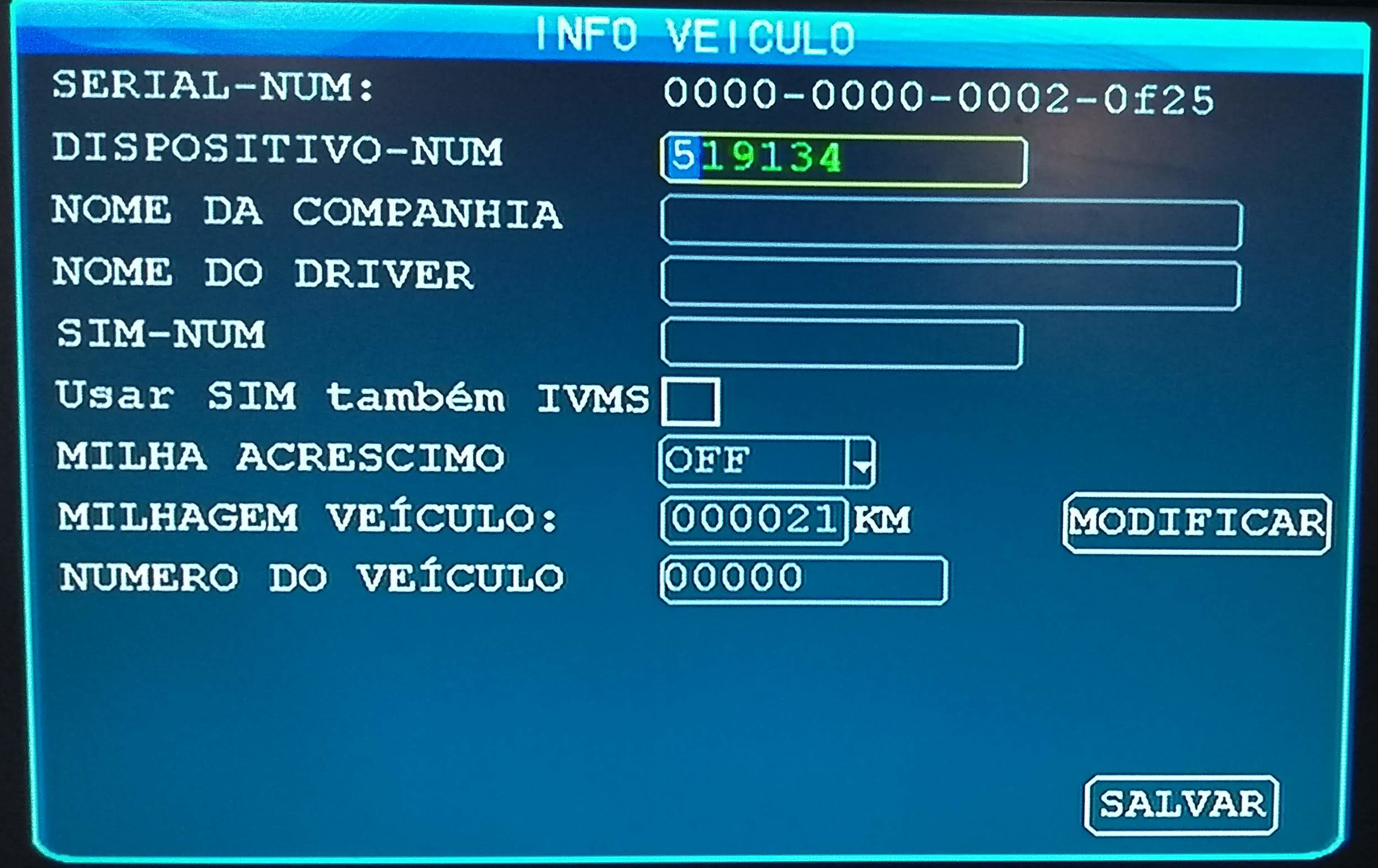

'Veículo'

No campo Dispositivo-num insira o código para identificar o equipamento no servidor.

Rede

Geral/Rede

Aqui iremos configurar o MDVR para conectar no servidor, o exemplo abaixo é utilizando o servidor da New MKS.

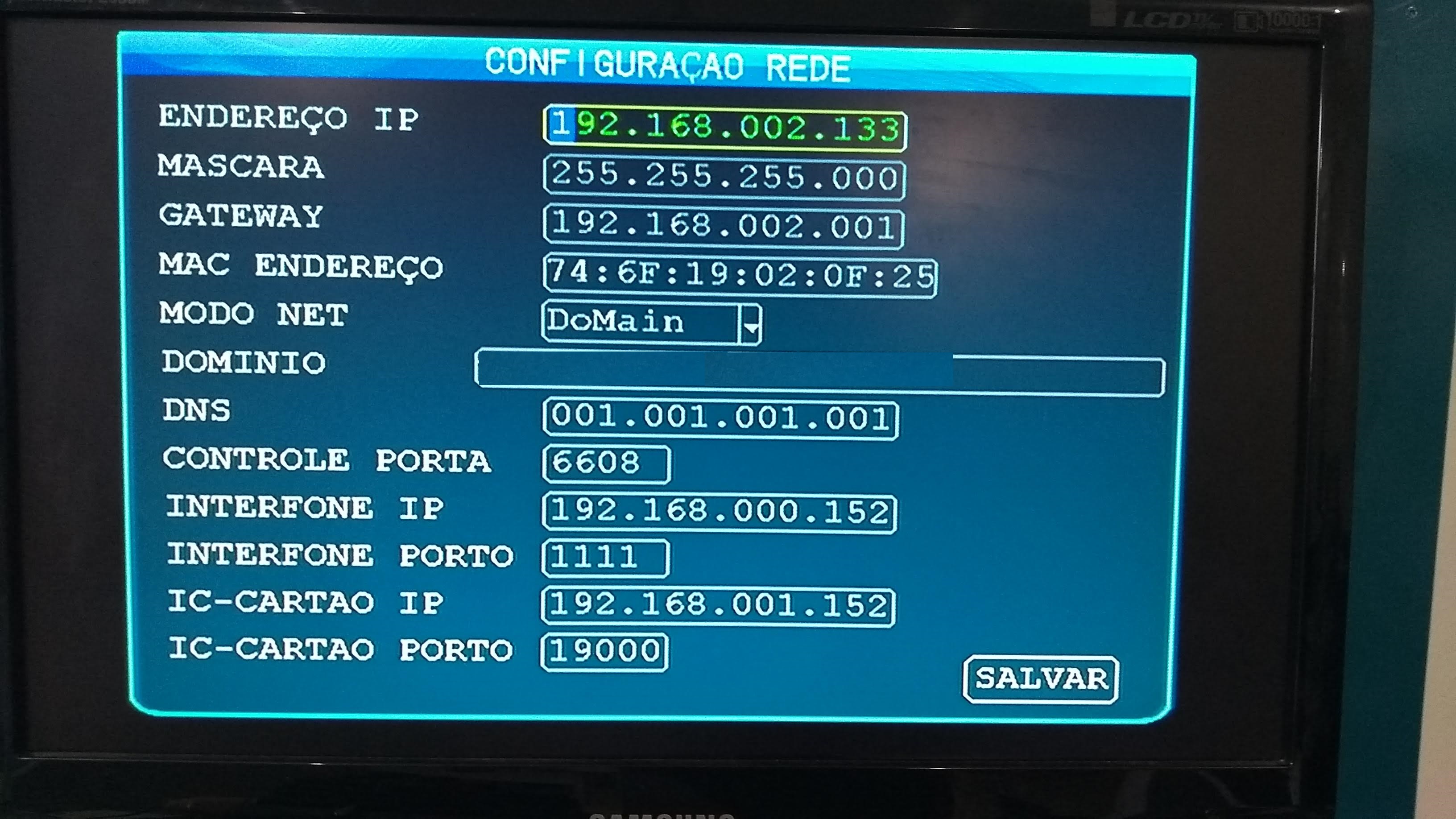

'Rede'

Em Modo Net altera para a opção domain.
No campo Dominio insira o endereço do servidor: , ao abrir o teclado para digitar o endereço, aperte o botão - no controle remoto para remover o “espaço” presente na frente da primeira letra.
No campo DNS insira o IP: 001.001.001.001

As demais informações permanecem padrão e os campos Endereço IP, Mascara e Gateway são relacionados a porta RJ45 (interface ethernet).

Modo Canal

Nesta tela iremos configurar o tipo de câmera que será utilizada no MDVR.

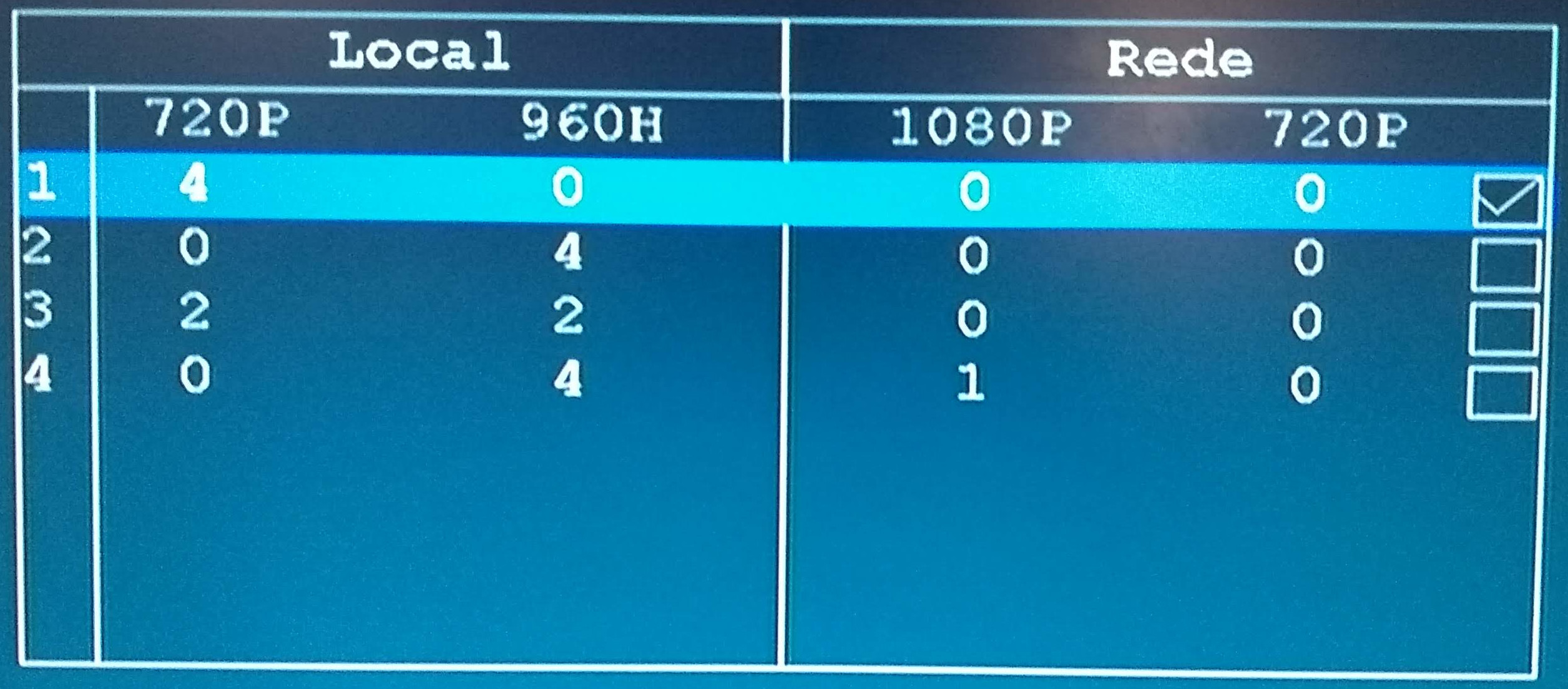

'Modo Canal'

Opção para quando é utilizado 4 câmeras HD de 720p
Esta opção é para quando utilizará 4 câmeras 960H
Esta opção é utilizado para 2 câmeras 720p e 2 câmeras 960H
Nesta opção é possível utilizar 4 câmeras 960H e 1 câmera IP 1080p

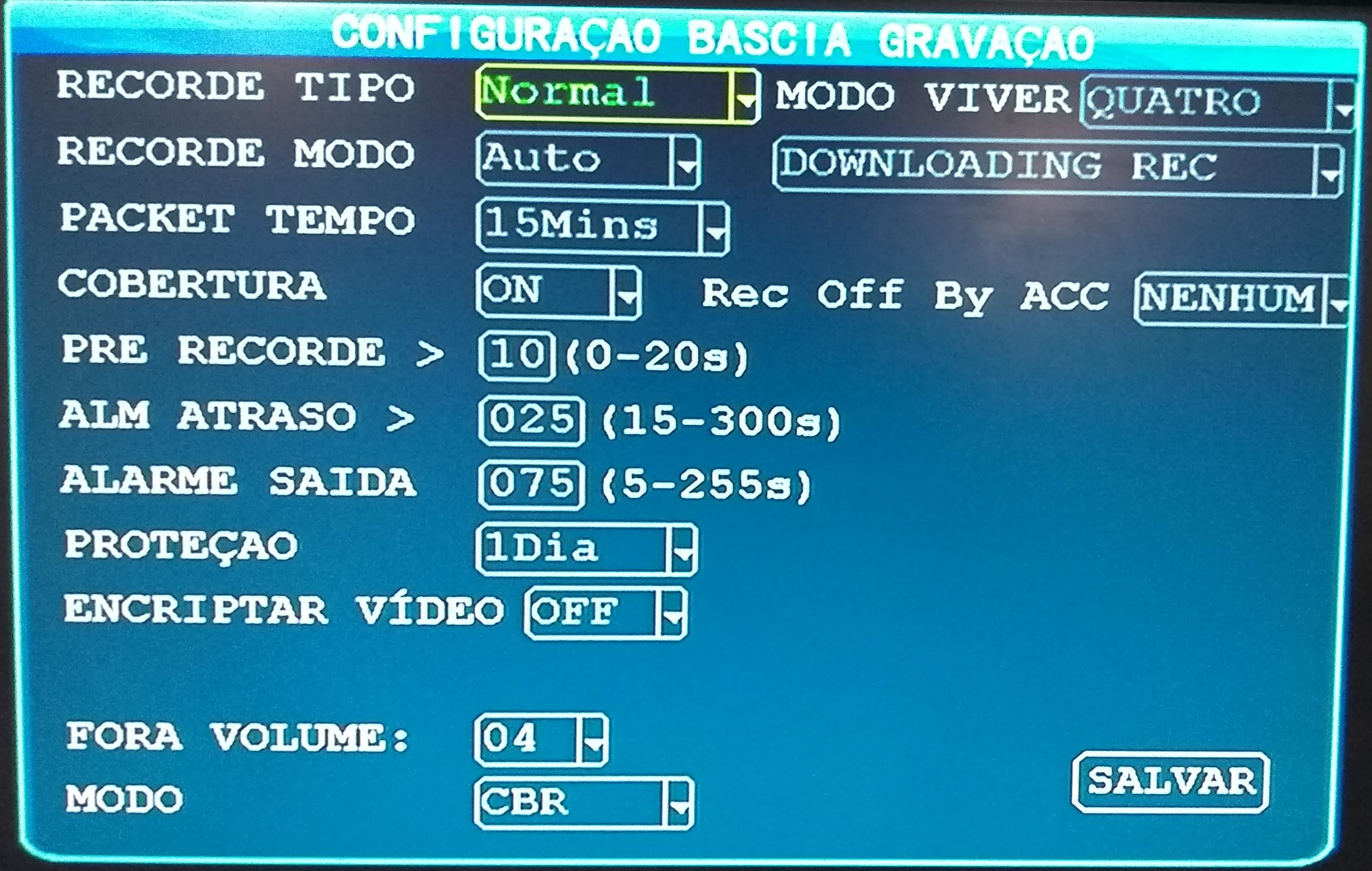

Gravação

Recorde/Normal

Aqui iremos configurar o tempo de cada pacote de vídeo e o tipo de gravação.

'Gravação'

Recorde Tipo mantenha a opção normal.
Modo Viver selecione quatro para aparecer os 4 canais de vídeo.
Recorde Modo deve ser auto.
Cobertura é uma opção muito importante, pois nesta configuração que é definido se um arquivo de vídeo será sob-escrito por um vídeo mais novo. Se desativado quando o cartão de memória estiver cheio as gravações serão interrompidas. Se estiver ligado e o cartão de memória encher os novos vídeos serão gravados em cima dos vídeos mais antigos (reciclagem).

As demais configurações podem ser mantidas padrão como mostrado na imagem acima.

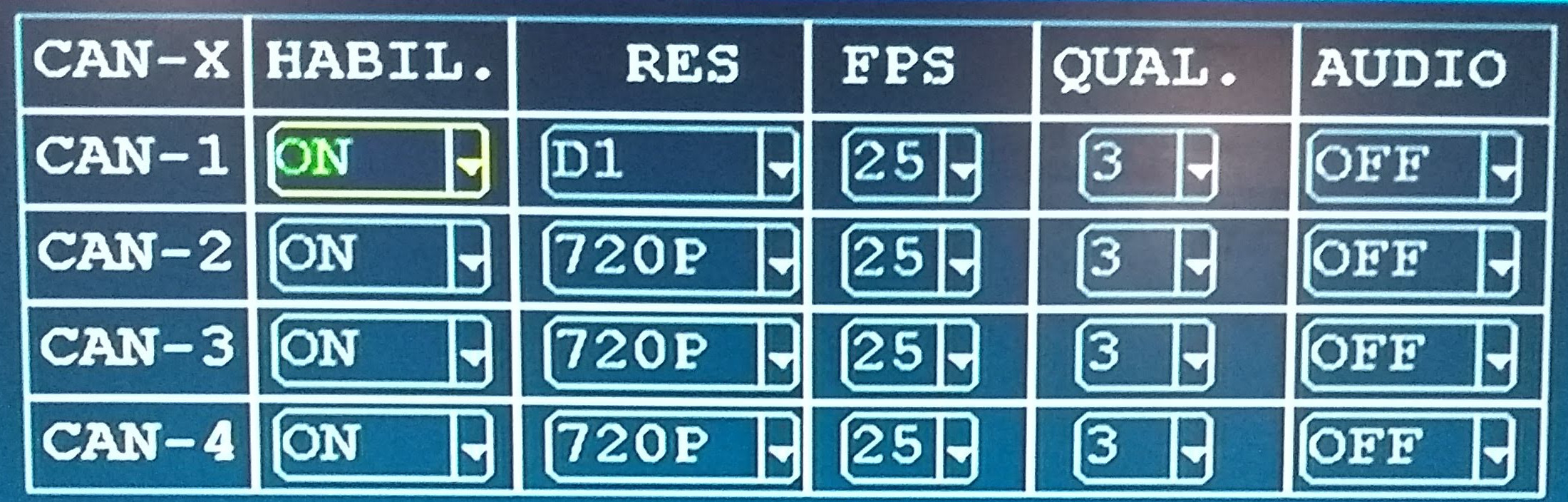

Main Code

Recorde/Main Code

Esta tela é muito importante pois é definido a qualidade da gravação do vídeo.

'Main COde'

!> Lembre-se que quanto maior a qualidade de gravação, mais espaço será necessário para armazenar os arquivos de vídeo de modo que o ciclo de gravações será reduzido.

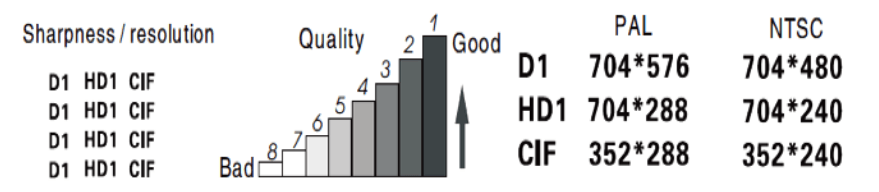

Quality

Campo	Informação
RECORD	Esse campo habilita a gravação de cada um dos canais. ON para gravação habilitada OFF para gravação desabilitada
RES	Define a resolução de gravação do canal. <br> É importante lembrar que quanto maior a resolução, maior será o espaço ocupado no dispositivo de armazenamento.
FPS	Selecione qual será a taxa de quadros por segundo que será gravada no vídeo. Essa é uma configuração de fluidez de imagem. Quanto maior o valor, maior será a fluidez do vídeo.
QUAL	(Valores de 1 a 8) Essa é uma configuração de qualidade de imagem de gravação, quanto menor o valor, melhor a qualidade da imagem.
Audio	Permite habilitar a gravação de áudio, desde que o canal selecionado esteja equipado com um microfone ON Habilita a função OFF Desabilita a função
Enable	ON Habilita o alarme de perda de vídeo OFF Desabilita o alarme de perda de vídeo

Configuração 3G

Perifericos/Sem Fio

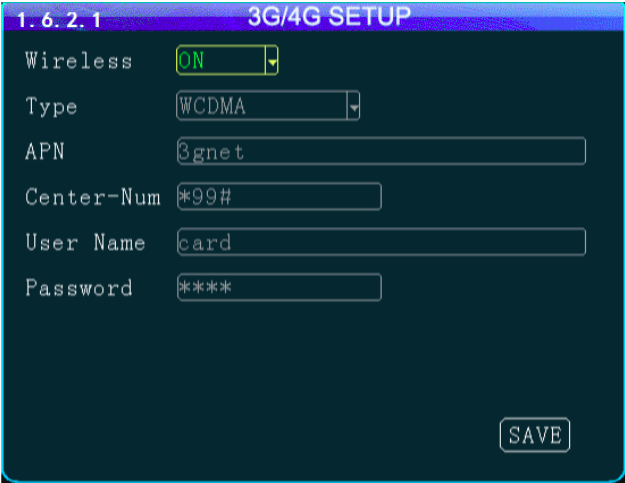

Nesta parte iremos configurar o chip 3G. Para usar este recurso é importante salientar que é necessário ter o módulo 3G instalado no MDVR.

wirelles selecione a opção ON.
type selecione WCDMA
APN insira a APN de sua operadora (veja nas tabelas abaixo)
center-Num deve ser o padrão como mostrado na imagem
username e password são de acordo com a sua operadora (veja nas tabelas abaixo)

APN VIVO:

Parâmetro	Descrição
APN	zap.vivo.com.br
User Name	vivo
Password	vivo

APN Oi:

Parâmetro	Descrição
APN	gprs.oi.com.br
User Name	oi
Password	oi

APN TIM:

Parâmetro	Descrição
APN	timbrasil.br
User Name	tim
Password	tim

APN Claro:

Parâmetro	Descrição
APN	claro.com.br
User Name	claro
Password	claro

Com estas configurações realizadas seu equipamento já esta apto a realizar gravações.

Conectar antena externa Wifi (Ubiquiti) no MDVR (porta RJ45)

Neste documento iremos configurar uma antena externa (nanostation) conectada na porta RJ45 (Ethernet) do MDVR para conexão via Wifi no roteador.

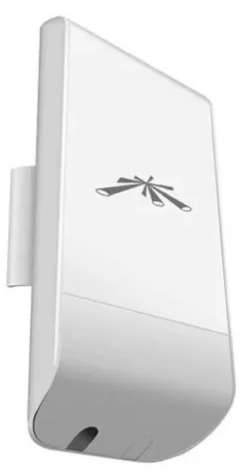

Antena

Itens necessários

Antena Nanostation
- Recomendadmos a NanoStation2 da Ubiquiti
  - Datasheet
  - Manual
Roteador
Cabo de rede

Configuração da Nanostation

Para realizar a configuração da Nanotation consulte o manual de sua antena. Abaixo iremos destacar as partes mais importantes como configuramos nossa NanoStation2.

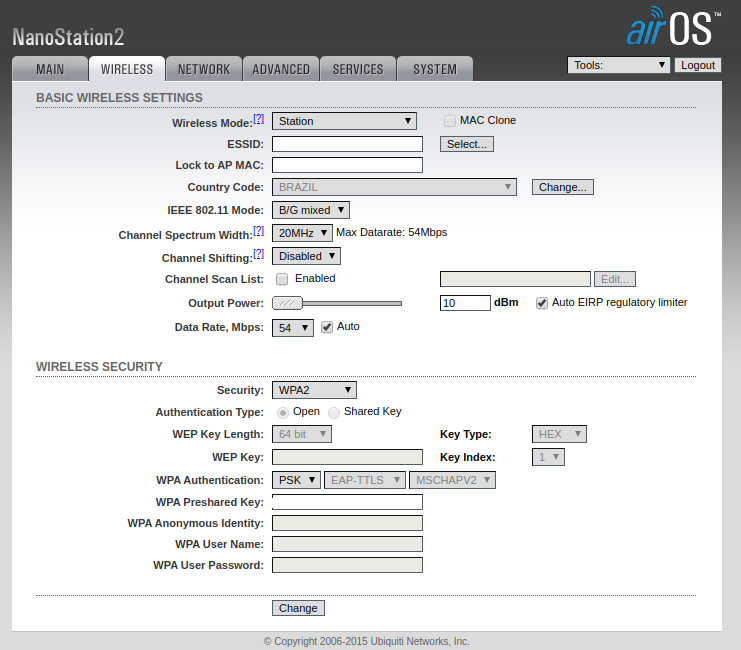

Aba Wirelless

ConfigNanoStation

No campo SSID informe o nome da sua rede sem fio e no campo WPA Preshared Key informe a senha da rede.

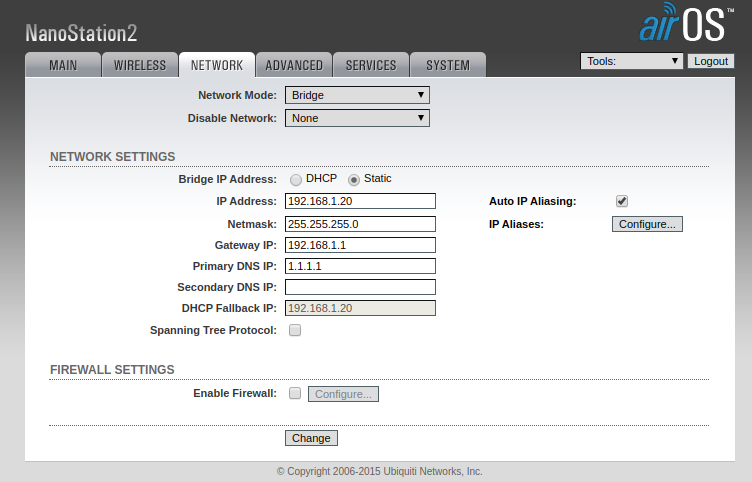

Aba Network

ConfigNanoStation

No campo Primary DNS IP preencha o endereço do servidor DNS: 1.1.1.1.

Você pode inserir qualquer servidor DNS desejado, mas recomendados o da Cloud Flare.

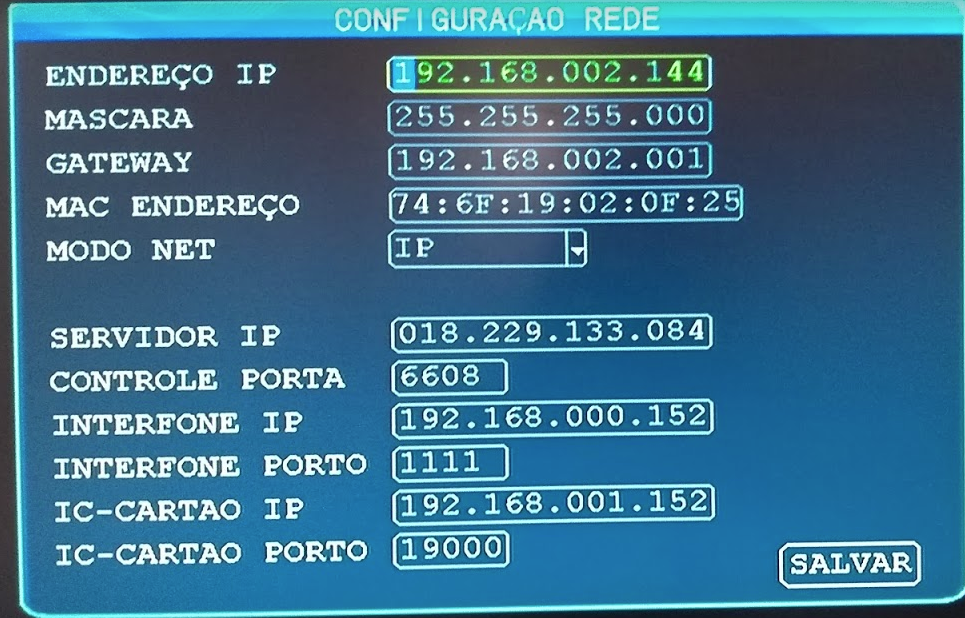

Configurando a porta ethernet do MDVR

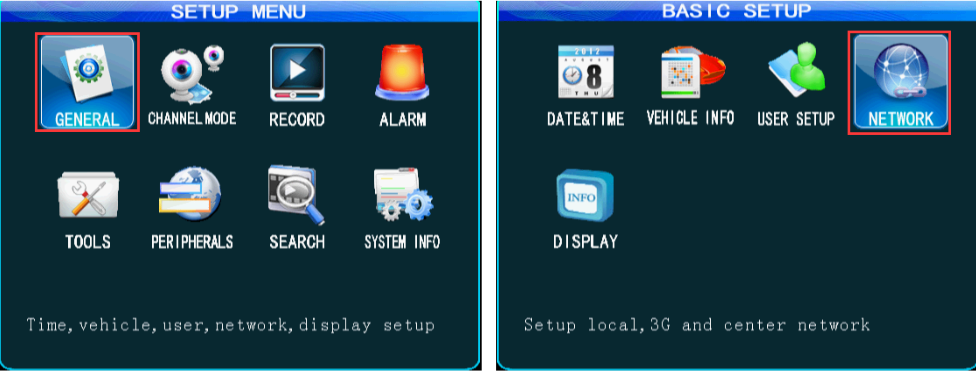

Acesse a configuração Network.

ConfigNanoStation

Network

Todos os IPs inseridos nesta configuração devem ser da mesma rede que esta o roteador Wifi. Não utilizar o range de IP da NanoStation que acessou para configurá-la.

Campo	Informação
Endereço IP	Insira um endereço IP único para ser atribuido ao MDVR.
Máscara	Insira o endereço de máscara de rede
Gateway	Endereço IP do roteador

No campo Modo Net escolha IP ou Domain, conforme sua necessidade e informe o endereço do servidor. Caso utilize o servidor da New MKS escolha o modo domain e insira o endereço DNS 001.001.001.001

Configuração da Antena externa no MDVR

ConfigNanoStation

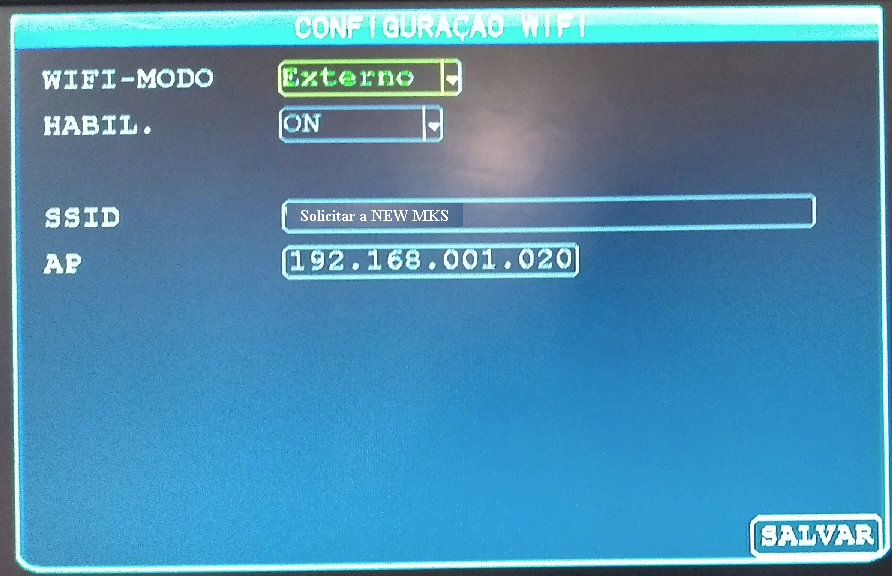

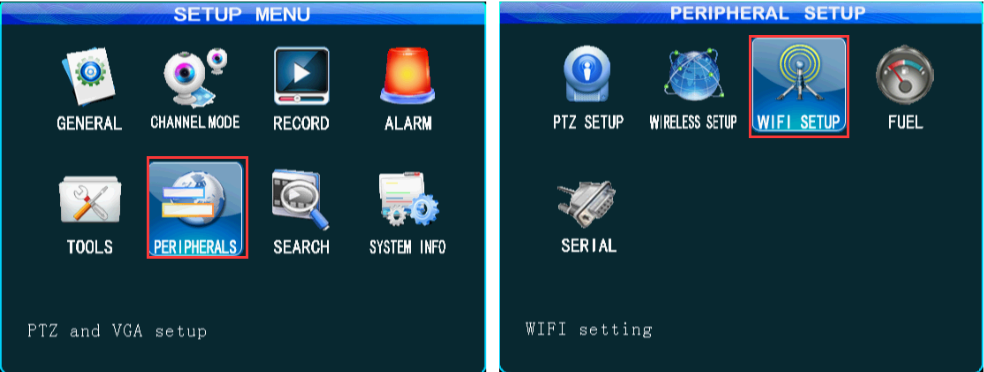

Acesse a opção de configuração Wifi do MDVR.

ConfigNanoStation

Campo	Informação
Wifi-Modo	Selecione a opção externo
Habil	Insira a opção On (ligado)
SSID	Informe o SSID da rede que será conectado
AP	Insira o endereço de IP da Nanostation (o mesmo que usou anteriormente para acessar a parte de configuração da antena)

Estrutura da forma do nome de arquivo de vídeo

O arquivo de vídeo gerado pelo MDVR possui um padrão. Ele é composto por:

H + DATA + HORA + FORMATO DE VÍDEO + QUALIDADE DO VÍDEO + RESOLUÇÃO + TIPO DE GRAVAÇÃO + NÚMERO DO CANAL + TAXA DE QUADRO + 0

Vamos tomar um nome de arquivo de gravação como exemplo.

 Nome do arquivo: : H20190808-095851P1N2P0.avi
                H  20190808 - 095851  P  1  N  2  P  0.avi

Se desmembrarmos o nome do arquivo podemos compreender sua estrutura.

A tabela abaixo detalha cada parte do nome.

Parte do nome do arquivo	Descrição
H	Letra padrão, todo arquivo se inicia assim.
20190808	Informa a data do arquivo, formato AAMMDD (Ano / Mês / Dia).<br> A data do arquivo de exemplo é 08/08/2019
095851	Informa a hora da gravação. No caso do exemplo, o arquivo foi gravado às 09-58-51
P	É o formato de vídeo <br> PAL >> P <br> NTSC >> N. <br>O formato do arquivo no exemplo é o PAL
1	Qualidade da gravação. <br> 1 >> D1 <br> 2 >> HD1 <br> 3 >> CIF <br> Há também as letras A, B, e C
N	Indica o tipo da gravação. <br> A >> Gravação de alarme <br> N >> Gravação normal.
2	Indica o canal referente ao vídeo. <br> 1 >> Canal 1 (CH1) <br> 2 >> Canal 2 (CH2) <br> 3 >> Canal 3 (CH3) <br> 4 >> Canal 4 (CH4)
P	Representa o frame rate (taxa de quadros). Normalmente é sempre P mas pode aparecer outras Letras.
0	Não possui significado.

A tabela acima é um exemplo, se juntarmos todas as letras da coluna da esquerda formamos o nome do arquivo de exemplo.

Remover senha de usuário do MDVR

Este procedimento reseta a senha do MDVR. <br>
Útil quando não se tem acesso a senha cadastrada no dispositivo e é necessário fazer alterações nas configurações.

!> Este procedimento deve ser realizado apenas com dispositivo de modelo: V2S2
